NP Verzwaarde profielen

  • NP Verzwaarde profielen worden op de gewenste lengte geproduceerd.

NP Verzwaarde profielen worden toegepast voor verzwaarde constructies, zoals deur- en raamkozijnen. De koudgevormde NP Verzwaarde profielen worden vervaardigd uit hoogwaardig sendzimir verzinkt staal met een materiaaldikte van 2.0 mm.

De NP Verzwaarde profielen worden toegepast in combinatie met NP U profielen als constructie bij o.a. deur- en raamkozijnen. Bij de verschillende toepassingen worden NP ZU profielen in de NP U
profielen geplaatst.

De NP ZU profielen worden geleverd in statiegeldbokken en zijn verpakt per stuk. Voor vragen kunt u contact opnemen met onze verkoopafdeling.



Technische gegevens

KenmerkenPrestatiesTechnische specificities
ZinklaagMinimaal Z100EN 10346 / EN 10134
Reactie op brandKlasse A1EN 14195:2014
Materiaaldikte2,0 mmEN 14195:2014
Profielbreedte ZU 4038,8 mm (+/- 0,5 mm)
Profielbreedte ZU 4543,8 mm (+/- 0,5 mm)
Profielbreedte ZU 5048,8 mm (+/- 0,5 mm)
Profielbreedte ZU 7068,8 mm (+/- 0,5 mm)
Profielbreedte ZU 7573,8 mm (+/- 0,5 mm)
Profielbreedte ZU 10098,9 mm (+/- 0,5 mm)
Profielbreedte ZU 125123,8 mm (+/- 0,5 mm)
Flensbreedte40 mm (+/- 0,5 mm)
Haaksheid+/- 2,0 gradenEN 14195:2014
Profiel lengte

L¹ ≤ 3.000 mm (+/- 3,0 mm)
L¹ > 3.000 mm en ≤ 5.000 mm (+/- 4,0 mm)
L¹ > 5.000 mm (+/- 5,0 mm)

EN 14195:2014
EN 14195:2014
EN 14195:2014
TwistTwist/Profielbreedte < 0,1EN 14195:2014
Rechtheid< L¹ /400EN 14195:2014

1 is de nominale lengte in mm

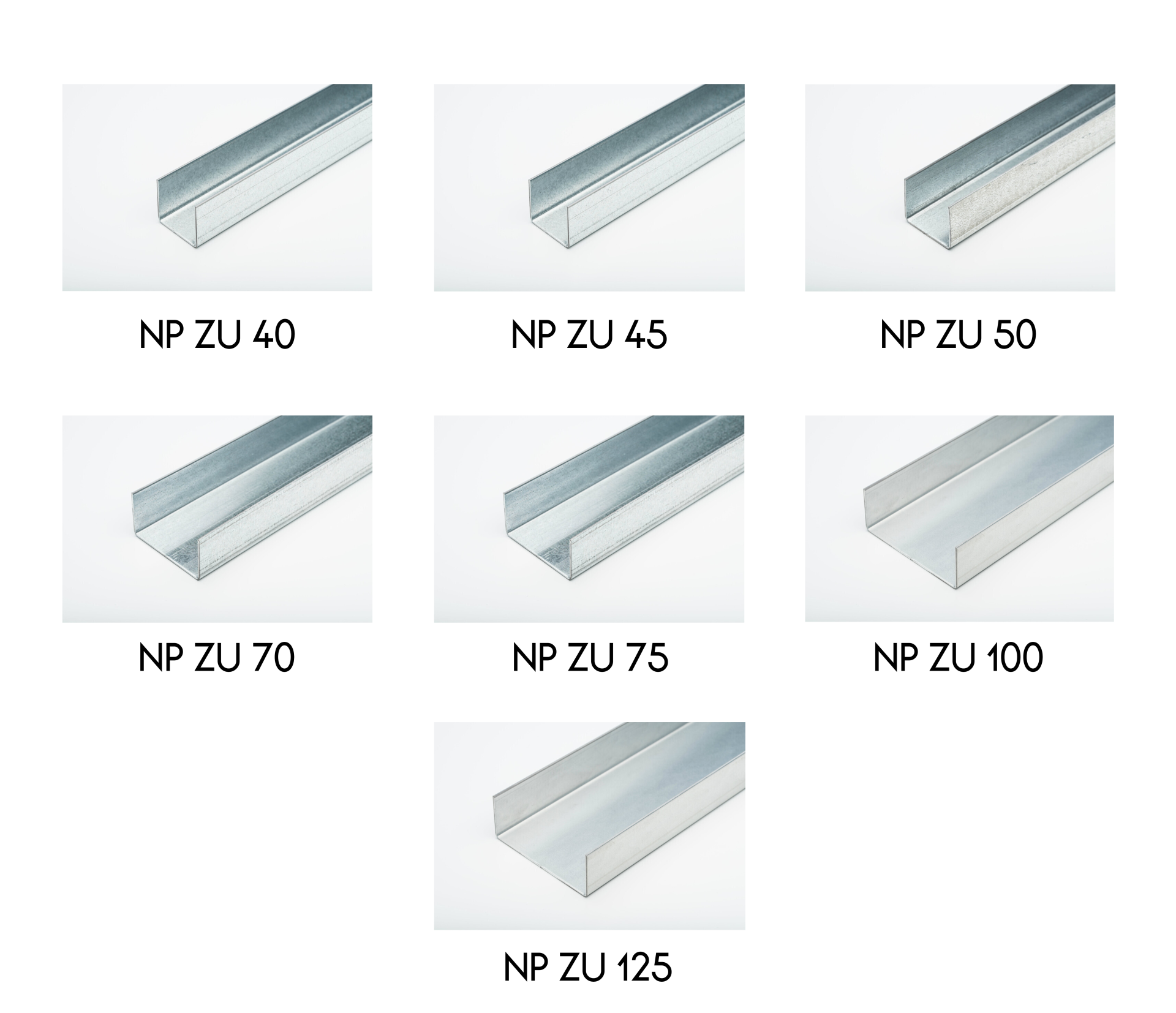

Assortiment ZU-profielen

  • Minimale besteleenheid: levering per stuk
  • Extra corrosiewerend op aanvraag.

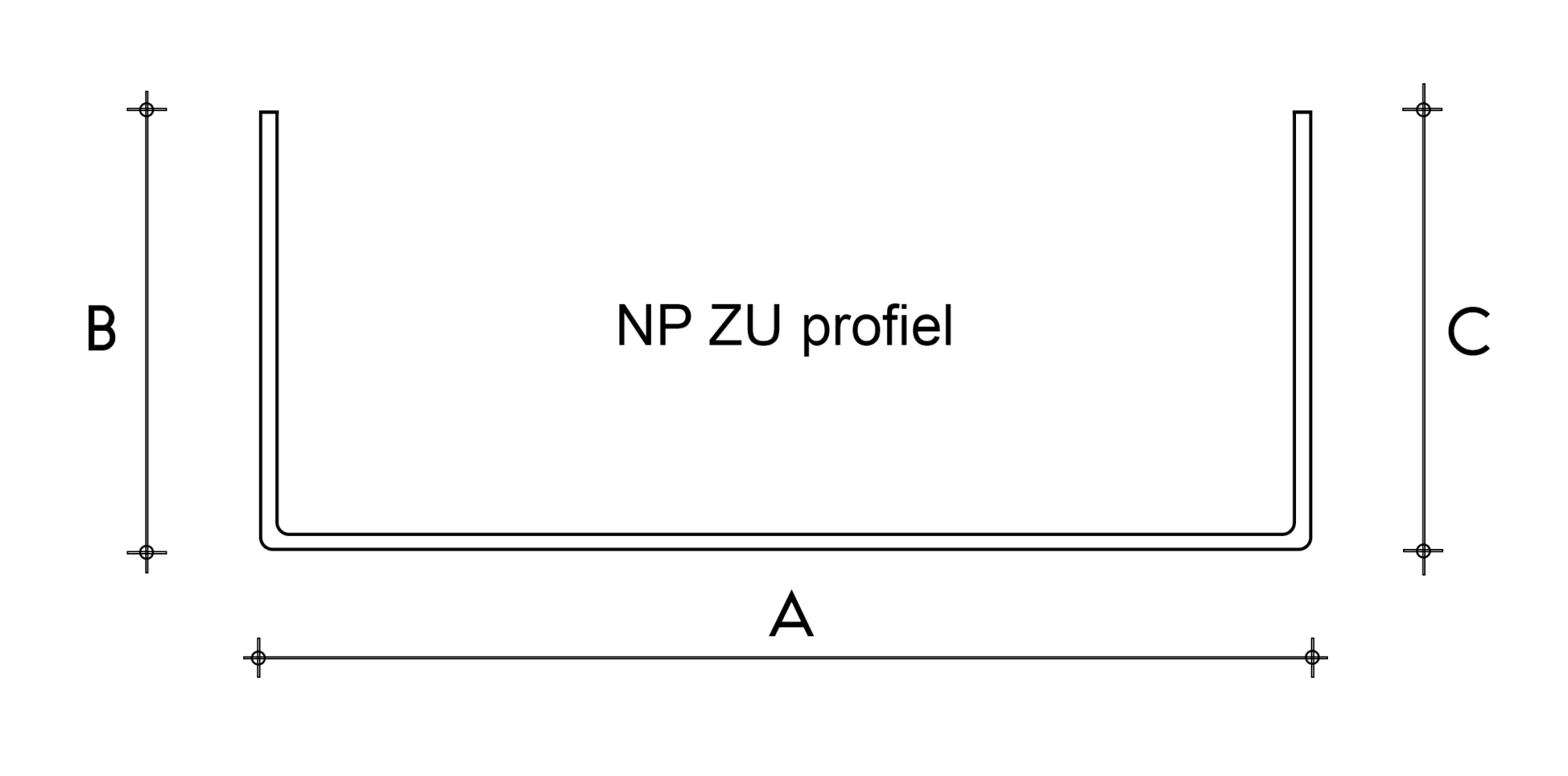

OmschrijvingDikte (mm)A = mmB = mmC = mm
NP ZU profiel 402,038,84040
NP ZU profiel 452,043,84040
NP ZU profiel 502,048,84040
NP ZU profiel 702,067,84040
NP ZU profiel 752,073,84040
NP ZU profiel 1002,098,84040
NP ZU profiel 1252,0123,84040





Enkele voorbeelden
